Hemos hablado en muchas ocasiones de los centros de transformación, sin embargo nunca nos hemos detenido a ver qué tipos de centros de transformación eléctrica existen. Hoy queremos hacerlo y vamos a dedicar este blog a contaros la clasificación de los centros de transformación que hay en el mercado.

¿Qué es un centro de transformación?

No obstante, antes de contaros qué tipos de centros de transformación eléctrica puedes encontrarte, es necesario detenerse y explicar qué es exactamente un centro de transformación.

Un centro de transformación (CT) es una instalación provista de uno o varios transformadores reductores de Alta a Baja Tensión. Se encarga de recibir la energía en Media Tensión y la entrega en Baja Tensión para su uso final por el consumidor.

La energía que ofrece tras la transformación puede ser trifásica (400 voltios) o monofásica (230 voltios). Asimismo, se encuentran normalmente situados entre las subestaciones y el usuario final.

Su función es vital dentro del sistema eléctrico, al ser los encargados de distribuir la energía hasta cualquier punto donde se precise.

Clasificación de los centros de transformación

A continuación se exponen los tipos de centro de transformación eléctrica que hay en la actualidad. La clasificación de los centros de transformación se hace en base a:

Su ubicación física:

  • Centro de transformación en edificio de obra civil. Son aquellos en los que todos los elementos que componen el centro de transformación eléctrica se localizan en el interior de un edificio o inmueble civil.

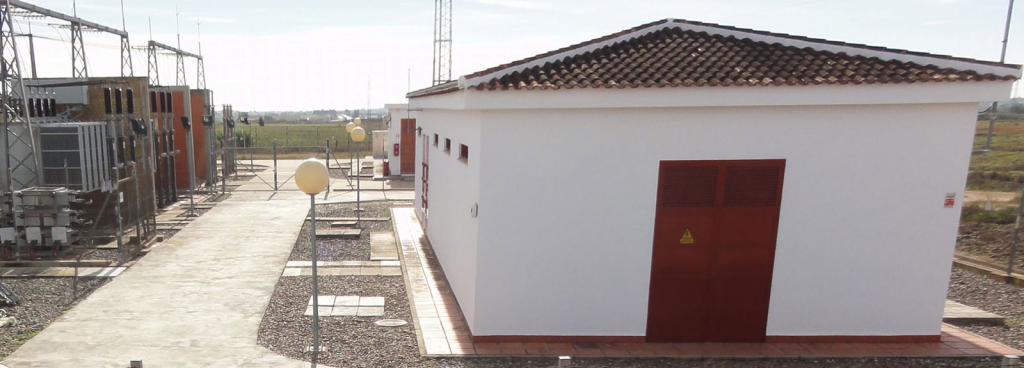

  • Centro de transformación en edificio prefabricado. Son aquellos centros de transformación eléctrica cuyos elementos se sitúan en el interior de un edificio prefabricado, que puede ser de metal u hormigón en la mayoría de los casos.
  • Centro de transformación subterráneo. Son aquellos centros de transformación eléctrica que se localizan en el interior de un espacio subterráneo.
  • Centro de transformación de intemperie. Son aquellos centros de transformación que se instalan sobre una línea aérea de Alta Tensión. Son frecuentes en las zonas rurales.

Su ubicación en la red eléctrica:

  • Centro de transformación en punta. Son aquellos que únicamente disponen de una línea de alimentación y están conectados en derivación a la red principal o suponen el punto final de la misma.
  • Centro de transformación de anillo. Cuando la línea de distribución en Media Tensión que parte de la subestación forma un anillo que va recorriendo los CT de manera que entra y sale en cada uno de ellos. Supone la configuración más empleada en ciudades y polígonos industriales.

Villa Flores Martín, la experiencia nos avala

En VFM contamos con décadas de experiencia trabajando en el montaje e instalación de centros de transformación de todo tipo y por cualquier punto de la geografía nacional.

Si quieres más información sobre los tipos de centros de transformación eléctrica que podemos ofrecerte, no dudes en contactar con nosotros. Nuestros expertos en la materia te están esperando para ayudarte.
